振動傳感器如何測量振動？3種核心方法詳解
振動是工業設備、建筑結構、交通運輸、航空航天等領域普遍存在的物理現象，精準測量振動參數對設備狀態監測、故障診斷、結構健康評估、性能優化具有重要意義。振動傳感器作為獲取振動信號的核心器件，通過不同物理原理將機械振動量轉化為可采集、可分析的電信號或數字信號，其測量方法直接決定了數據的精度、穩定性與適用場景。
本文圍繞振動傳感器的三類核心測量原理展開詳解，分別闡述壓電式、電感式、光電式測量方法的工作機制、結構組成、信號轉換流程、適用工況、技術優勢與局限，同時對比三類方法的應用差異，梳理振動測量的關鍵參數與工程實踐要點，為不同場景下振動傳感器的選型與測量方案設計提供理論參考。全文聚焦技術原理與應用邏輯，無商業推廣內容，嚴格遵循技術科普規范，助力讀者系統理解振動傳感器的測量本質與實踐應用。
一、振動測量的基礎概念與核心參數
在詳解三類測量方法前，需先明確振動的基本物理屬性與測量核心參數，這是理解傳感器工作邏輯的基礎。振動是物體圍繞平衡位置做的往復機械運動，其描述參數主要包括時域參數與頻域參數，傳感器的設計與測量均圍繞這些參數展開。
振動的基本物理量
振動的核心物理量包含位移、速度、加速度，三者存在微積分關聯，是傳感器測量的直接對象：
- 位移：物體振動時偏離平衡位置的最大距離，單位為米（m）、毫米（mm）、微米（μm），主要用于描述低頻、大振幅振動，如建筑結構沉降振動、大型設備基座振動；
- 速度：物體振動位移隨時間的變化率，單位為米/秒（m/s）、毫米/秒（mm/s），反映振動的運動快慢，常用于旋轉機械的振動狀態評估；
- 加速度：物體振動速度隨時間的變化率，單位為米/平方秒（m/s2），通常以重力加速度g（1g≈9.8m/s2）為單位，適用于高頻、沖擊類振動測量，如齒輪嚙合、軸承沖擊、設備啟停沖擊。
三類物理量中，加速度的頻率響應范圍最寬，是工業振動監測的主流測量對象；位移更適配低頻大振幅場景，速度則兼顧中低頻振動的測量需求。
振動測量的關鍵輔助參數
除核心物理量外，振動測量還需關注以下參數，這些參數影響傳感器的選型與測量效果：
- 頻率范圍：振動信號的頻率分布區間，傳感器僅在額定頻率范圍內能保證測量精度，超出范圍會出現信號失真；
- 靈敏度：傳感器輸出信號與輸入振動量的比值，靈敏度越高，對微弱振動的感知能力越強；
- 線性度：傳感器輸出信號與輸入振動量的線性吻合程度，線性度越高，測量數據的誤差越小；
- 量程：傳感器可測量的最大振動量，超過量程會導致傳感器飽和或損壞；
- 環境適應性：傳感器對溫度、濕度、粉塵、電磁干擾、腐蝕等工況的耐受能力，決定其在惡劣環境下的穩定性。
振動測量系統的基本組成
完整的振動測量系統并非僅包含傳感器，還包括信號調理模塊、數據采集模塊、分析處理模塊三部分：
振動傳感器：實現機械振動量到電信號的轉換，是系統的信號采集前端；
信號調理模塊：對傳感器輸出的微弱電信號進行放大、濾波、阻抗匹配，提升信號質量；
數據采集模塊：將模擬電信號轉化為數字信號，實現信號的數字化存儲與傳輸；
分析處理模塊：通過軟件對數字信號進行時域分析、頻域分析、特征提取，輸出振動參數與狀態結論。
本文重點聚焦傳感器本身的測量方法，即信號轉換的核心環節，這是振動測量的技術關鍵。
二、核心測量方法一：壓電式振動測量法
壓電式測量法是目前工業振動監測中應用最廣泛的技術，依托壓電材料的壓電效應實現振動量到電信號的轉換，主要用于加速度測量，具備頻率響應寬、靈敏度高、結構簡單、無需外部供電等優勢，適配絕大多數工業振動場景。
壓電效應的基本原理
壓電效應是某些電介質材料在受到機械應力作用時，內部產生電荷極化，表面出現正負電荷，且電荷密度與機械應力成正比的物理現象；反之，對材料施加電場，材料會產生機械形變，稱為逆壓電效應。振動測量僅利用正壓電效應，即機械振動產生的應力轉化為電荷信號。
常用的壓電材料分為三類：
- 壓電陶瓷：如鈦酸鋇、鋯鈦酸鉛，具備壓電系數高、成本適中、工藝成熟的特點，是主流選用材料；
- 單晶材料：如石英晶體，穩定性好、溫度系數低，適用于高精度測量場景；
- 高分子壓電材料：柔性好、適配復雜安裝面，適用于小型、異形結構的振動測量。
壓電材料的極化特性是實現信號轉換的基礎，材料在極化處理后，內部電疇定向排列，在外力作用下電疇偏轉，從而產生可檢測的電荷輸出。

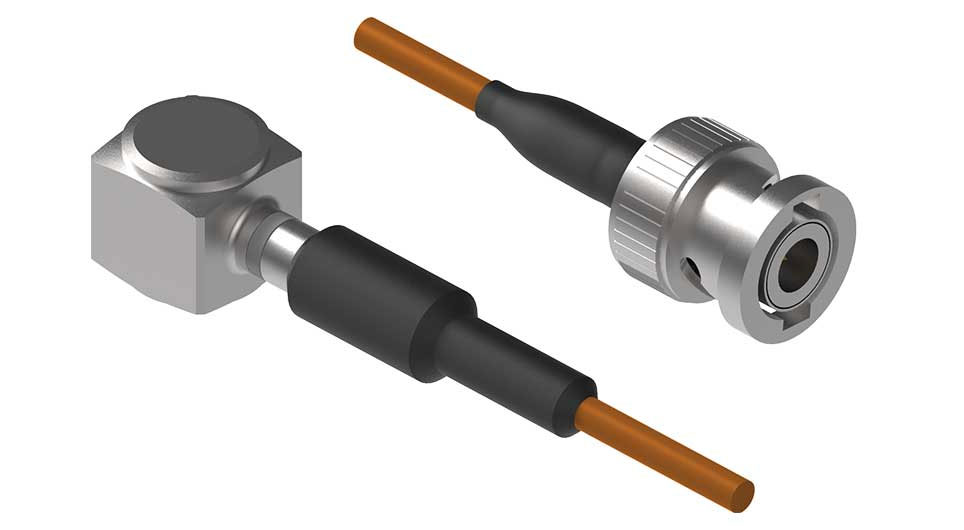

壓電式振動傳感器的結構組成
壓電式振動傳感器主要由質量塊、壓電元件、基座、外殼、引線端子五部分組成，各部件協同完成振動信號的捕獲與轉換：
基座：用于將傳感器固定在被測振動體上，傳遞振動信號，通常采用剛性金屬材料，保證振動無衰減傳遞；
壓電元件：核心轉換部件，一般采用堆疊式或薄片式結構，連接質量塊與基座；
質量塊：具有一定慣性質量的金屬塊，安裝在壓電元件上方，當被測體振動時，質量塊因慣性作用對壓電元件產生交變應力，激發壓電效應；
外殼：保護內部組件，抵御粉塵、濕氣、電磁干擾，提升傳感器環境適應性；
引線端子：將壓電元件產生的電荷信號引出，傳輸至信號調理模塊。
根據安裝與受力方式，壓電式傳感器分為壓縮式、剪切式、彎曲式三種結構：
- 壓縮式：壓電元件受軸向壓力，結構簡單、靈敏度高，適配通用場景；
- 剪切式：壓電元件受剪切應力，橫向靈敏度低、抗干擾能力強，適用于高精度測量；
- 彎曲式：壓電元件受彎曲應力，適配低頻、小加速度測量。
壓電式測量的信號轉換流程
壓電式振動測量的完整流程分為四步，實現從機械振動到電信號的精準轉換：
振動傳遞：傳感器基座與被測振動體剛性連接，振動體的往復運動帶動基座同步振動；
應力產生：質量塊因慣性作用，與基座產生相對運動，對壓電元件施加交變的機械應力，應力大小與振動加速度成正比；
電荷輸出：壓電元件在交變應力下產生正壓電效應，表面輸出交變電荷，電荷量與應力、振動加速度呈線性關系；
信號調理：壓電元件輸出的電荷信號微弱，需通過電荷放大器或電壓放大器進行放大、阻抗轉換，轉化為標準電壓信號，再經數據采集模塊數字化處理。
壓電式測量法的優勢與局限
核心優勢
1. 頻率響應范圍寬，可覆蓋低頻至高頻振動，滿足多數工業設備的測量需求；
2. 靈敏度高，能感知微弱振動信號，適用于早期故障診斷；
3. 結構緊湊、體積小、重量輕，安裝便捷，適配各類小型與大型設備；
4. 無源器件，無需外部電源供電，減少布線復雜度，提升現場可靠性；
5. 線性度好，測量誤差小，數據重復性高。
主要局限
1. 靜態響應差，無法測量恒定加速度或靜態位移，僅適用于動態振動測量；
2. 輸出信號微弱，易受電磁干擾，需配套屏蔽線纜與抗干擾調理模塊；
3. 對安裝剛度要求高，安裝松動會導致振動傳遞衰減，影響測量精度；
4. 壓電材料的性能受高溫影響較大，極端高溫場景需選用專用耐高溫材料。
壓電式測量法的典型應用場景
該方法廣泛應用于旋轉機械、動力裝置、航空航天、軌道交通等領域：
- 旋轉機械監測：風機、水泵、電機、齒輪箱的軸承磨損、齒輪斷齒、轉子不平衡故障診斷；
- 動力設備監測：發動機、壓縮機的振動狀態監測與壽命評估；
- 結構振動測量：飛行器、船舶、車輛的車體振動與部件疲勞監測；
- 工業自動化：生產線設備的振動閾值預警，保障連續生產。
三、核心測量方法二：電感式振動測量法
電感式振動測量法依托電磁感應原理實現振動測量，主要分為變磁阻式、差動變壓器式、電渦流式三類，其中差動變壓器式（LVDT）與電渦流式應用最廣泛，主要測量振動位移與速度，適配低頻、大振幅、惡劣工業環境的測量場景。
電感式測量的核心物理原理
電感式測量的基礎是電磁感應定律，即閉合回路的磁通量發生變化時，回路中會產生感應電動勢。傳感器通過振動改變磁路的磁阻、鐵芯位置或導體與線圈的距離，進而改變線圈的電感量、互感量或感應電渦流強度，將振動位移轉化為電感量或電壓信號的變化。
不同細分類型的原理差異：
- 變磁阻式：通過振動改變鐵芯與線圈之間的氣隙，磁阻隨氣隙變化，線圈電感量同步改變；
- 差動變壓器式：由初級線圈、兩個次級線圈與可動鐵芯組成，初級線圈通入交流勵磁，鐵芯隨振動移動時，兩個次級線圈的互感量變化，輸出差動電壓，電壓幅值與鐵芯位移成正比；
- 電渦流式：通電線圈產生交變磁場，被測導體表面產生電渦流，電渦流的反作用磁場改變線圈阻抗，線圈與導體的距離變化轉化為阻抗與輸出電壓變化。
電感式振動傳感器的結構組成
以應用最廣泛的差動變壓器式傳感器為例，核心結構包括：
1. 線圈組件：由一個初級勵磁線圈和兩個對稱的次級線圈組成，繞制在絕緣骨架上；
2. 可動鐵芯：采用高導磁率材料，與被測振動體連接，隨振動做軸向往復運動；
3. 外殼與屏蔽層：屏蔽電磁干擾，保護線圈組件；
4. 引線與勵磁接口：接入交流勵磁電源，輸出差動電壓信號。
電渦流式傳感器結構更簡單，主要由探頭線圈、前置器、外殼組成，無需鐵芯，探頭與被測導體非接觸安裝，通過磁場耦合實現測量。
電感式測量的信號轉換流程
差動變壓器式測量流程
1. 勵磁供電：初級線圈接入恒定頻率、恒定幅值的交流勵磁電源，產生交變磁場；
2. 鐵芯運動：可動鐵芯隨被測振動體同步位移，改變與兩個次級線圈的磁耦合程度；
3. 差動電壓輸出：兩個次級線圈的感應電動勢因磁耦合差異產生差值，輸出差動電壓，電壓的幅值對應振動位移大小，相位對應位移方向；
4. 信號處理：通過相敏檢波、濾波電路，將差動交流電壓轉化為直流電壓信號，輸出可直接采集的位移數據。
電渦流式測量流程
1. 高頻激勵：探頭線圈接入高頻交變電流，產生高頻磁場；
2. 電渦流產生：磁場作用于被測導體表面，激發電渦流，電渦流產生反向磁場；
3. 線圈阻抗變化：反向磁場削弱原磁場，改變探頭線圈的電感與阻抗，阻抗變化量與線圈到導體的距離（振動位移）成正比；
4. 信號轉換：前置器將線圈阻抗變化轉化為標準電壓或電流信號，完成位移測量。
電感式測量法的優勢與局限
核心優勢
1. 可實現靜態與動態振動測量，彌補壓電式傳感器無法測靜態量的不足；
2. 測量精度高，線性度優良，位移測量分辨率可達微米級；
3. 電渦流式為非接觸測量，無機械磨損，不干擾被測體的振動狀態；
4. 環境適應性強，抗粉塵、油污、濕度干擾能力突出，適配重工業惡劣工況；
5. 輸出信號穩定，抗電磁干擾能力優于壓電式傳感器，信號傳輸距離遠。
主要局限
1. 頻率響應范圍較窄，主要適配中低頻振動測量，高頻場景響應不足；
2. 需外部勵磁電源供電，布線復雜度高于壓電式傳感器；
3. 差動變壓器式為接觸式測量，質量塊會對微小振動體產生附加質量影響；
4. 電渦流式僅適用于導電材料被測體，非導電材料需加裝導電襯片。
電感式測量法的典型應用場景
該方法側重位移與速度測量，適配低頻、大振幅、惡劣環境場景：
- 建筑結構監測：橋梁、大壩、高層建筑的沉降、撓度、低頻振動位移測量；
- 大型旋轉機械：汽輪機、水輪機的轉子軸向位移、徑向振動監測；
- 冶金重工：軋鋼機、破碎機的設備間隙與振動位移監測；
- 精密加工：機床主軸、工作臺的振動位移與定位精度檢測；
- 汽車工業：發動機缸體、懸架系統的低頻振動與位移測量。
四、核心測量方法三：光電式振動測量法
光電式振動測量法依托光電效應與光學成像原理，實現非接觸式振動測量，分為激光多普勒式、光纖光柵式、光電成像式三類，具備非接觸、高精度、無附加質量、遠距離測量等優勢，適用于微小振動、高溫、高壓、旋轉體等傳統傳感器難以適配的場景。
光電式測量的核心物理原理
光電式測量的基礎是光電效應與光學干涉、多普勒效應，通過光學信號的變化捕捉振動位移、速度信息，再經光電轉換器件轉化為電信號：
- 激光多普勒式：利用激光多普勒效應，振動體的運動導致反射激光的頻率發生偏移（多普勒頻移），頻移量與振動速度成正比，通過檢測頻移計算振動參數；
- 光纖光柵式：光纖光柵的柵距隨振動應變發生變化，入射寬帶光的反射波長隨之改變，通過檢測波長偏移量解算振動應變與位移；
- 光電成像式：通過高速相機采集振動體的圖像序列，利用圖像匹配、邊緣檢測算法計算像素位移，轉化為實際振動位移。
光電式振動傳感器的結構組成
激光多普勒式傳感器結構
核心組件包括激光發射器、分光鏡、光電探測器、信號處理模塊、光學探頭：
1. 激光發射器：發射單頻激光束，照射被測振動體；
2. 分光鏡：將入射光與反射光分離，形成參考光與信號光；
3. 光電探測器：接收干涉后的光信號，將光強變化轉化為電信號；
4. 信號處理模塊：解算多普勒頻移，輸出振動速度與位移數據；
5. 光學探頭：聚焦激光，實現遠距離、小光斑測量。
光纖光柵式傳感器結構
由光纖光柵、寬帶光源、光耦合器、波長解調模塊組成：
1. 光纖光柵：刻有光柵的光纖，粘貼或埋入被測體，感知振動應變；
2. 寬帶光源：提供入射寬帶光；
3. 光耦合器：傳輸入射光與反射光；
4. 波長解調模塊：檢測反射波長偏移，解算振動參數。
光電式測量的信號轉換流程
激光多普勒式測量流程
1. 激光發射：激光發射器輸出穩定的單色激光，經探頭聚焦照射到被測振動體表面；
2. 光反射與頻移：振動體的運動使反射光產生多普勒頻移，頻移大小與振動速度成正比；
3. 光干涉與探測：反射光與參考光發生干涉，光電探測器將干涉光信號轉化為交變電信號；
4. 信號解算：通過頻譜分析、頻移解調，從電信號中提取振動速度、位移、頻率參數。
光纖光柵式測量流程
1. 光傳輸：寬帶光源發出的光經光耦合器進入光纖光柵；
2. 波長偏移：振動產生的應變使光纖光柵柵距變化，反射光的中心波長同步偏移；
3. 波長檢測：解調模塊實時采集反射波長，對比基準波長計算偏移量；
4. 振動解算：根據波長偏移與應變的標定關系，計算振動位移與應變數據。
光電式測量法的優勢與局限
核心優勢
1. 完全非接觸測量，無附加質量，不干擾被測體的振動狀態，適配微小、輕質結構測量；
2. 測量精度極高，位移分辨率可達納米級，滿足精密測量需求；
3. 光纖光柵式傳感器抗電磁干擾能力極強，適配強電磁、高壓、易燃易爆場景；
4. 激光多普勒式可實現遠距離測量，無需近距離安裝探頭；
5. 頻率響應范圍寬，可兼顧高頻微小振動與低頻大振幅測量。
主要局限
1. 成本較高，光學器件與解調模塊的造價高于壓電式、電感式傳感器；
2. 對測量環境要求較高，粉塵、煙霧、強光會影響光學信號傳輸，需加裝防護裝置；
3. 安裝調試復雜度高，激光探頭需精準對準被測體，光纖光柵需可靠粘貼或埋入；
4. 光電成像式依賴高速相機，數據處理量大，實時性受硬件性能限制。
光電式測量法的典型應用場景
該方法適用于特殊工況與精密測量場景：
- 精密儀器：半導體制造設備、精密光學儀器的微小振動監測；
- 特殊工業環境：強電磁干擾的變電站、高壓設備，易燃易爆的化工管道振動測量；
- 旋轉與運動體：高速旋轉軸、無人機旋翼、風機葉片的非接觸振動測量；
- 土木結構：大型橋梁、隧道的長期健康監測，光纖可分布式布設實現全域測量；
- 微機電系統：MEMS器件的微振動、微應變測量。
五、三類核心測量方法的綜合對比與選型邏輯
振動傳感器的選型邏輯
實際工程中，需結合測量需求、工況條件、成本預算綜合選型，核心選型原則如下：
1. 優先確定測量物理量：高頻加速度測量選壓電式，低頻位移/速度測量選電感式，精密非接觸測量選光電式；
2. 結合工況環境：惡劣重工業環境（粉塵、油污）選電感式，強電磁場景選光纖光柵式，通用工業場景選壓電式；
3. 考慮安裝條件：無法接觸被測體時，選電渦流式或光電式，可接觸安裝時，優先壓電式與差動變壓器式；
4. 匹配精度與成本：常規工業監測選壓電式，控制成本；精密測量、特殊工況選光電式，保障精度；
5. 兼顧頻率范圍：確保傳感器的額定頻率覆蓋被測振動的實際頻率區間，避免信號失真。
六、振動傳感器測量的工程實踐注意事項
無論采用哪類測量方法，工程應用中需遵循以下原則，保障測量數據的可靠性：
安裝規范
- 接觸式傳感器需保證與被測體剛性連接，采用螺紋安裝或強力膠粘貼，避免松動導致振動衰減；
- 非接觸式傳感器需調整探頭與被測體的間距，處于標定的有效測量區間；
- 光纖光柵傳感器需避免光纖彎折、拉伸，保證應變傳遞的準確性。
信號處理與抗干擾
- 壓電式傳感器采用屏蔽線纜，遠離動力電纜，減少電磁干擾；
- 電感式傳感器合理匹配勵磁電源頻率，避免電源噪聲干擾；
- 光電式傳感器加裝遮光罩、防塵罩，優化光學信號傳輸環境。
標定與校準
- 傳感器使用前需通過標準振動臺進行標定，確定靈敏度、線性度等參數；
- 長期使用的傳感器需定期校準，消除器件老化、環境影響導致的精度偏移；
- 不同測量方法的傳感器采用對應的標定設備，保證標定精度。
環境適配
- 高溫、低溫場景選用對應溫區的專用傳感器，避免材料性能衰減；
- 潮濕、腐蝕環境加裝密封防護外殼，保護內部器件；
- 強振動沖擊場景選用加固型外殼，防止機械損壞。
結語：
振動傳感器的測量方法是振動測量技術的核心，壓電式、電感式、光電式三類方法依托不同物理原理，形成了各有側重的技術體系，覆蓋了從通用工業監測到精密特殊工況的全場景需求。壓電式測量法憑借寬頻、無源、高靈敏度的特點，成為工業振動加速度測量的主流選擇；電感式測量法以靜態動態兼顧、環境適應性強的優勢，主導低頻位移與速度測量領域；光電式測量法則憑借非接觸、高精度、抗強干擾的特性，填補了特殊工況與精密測量的技術空白。
隨著工業智能化、精密制造、結構健康監測技術的發展，振動傳感器正朝著微型化、數字化、智能化、多參數融合的方向演進，測量方法也在不斷優化，如壓電材料的改性、電感式傳感器的集成化、光電式傳感器的低成本化等，持續提升測量的精度、穩定性與適用性。對于工程技術人員而言，深入理解三類核心測量方法的原理、優勢與局限，掌握科學的選型與應用規范，是實現精準振動測量、保障設備與結構安全、提升系統運行效率的關鍵。未來，隨著新材料、新光學、新電子技術的突破，振動測量方法將進一步拓展應用邊界，為各領域的狀態監測與故障診斷提供更可靠的技術支撐。
