力傳感器和壓力傳感器區別?看完不再混淆
在現代工業自動化、智能制造、裝備監測、醫療器械、汽車電子與日常消費電子等眾多領域,傳感器作為連接物理世界與數字系統的關鍵器件,承擔著信號采集、轉換與傳輸的基礎功能。力傳感器與壓力傳感器是工業測控與科研實驗中高頻使用的兩類傳感裝置,二者名稱相近、功能相似,均與“力”相關,在實際選型、安裝、使用與維護過程中,極易被混淆。很多工程技術人員、設備采購人員、科研工作者以及初學者,常常因為概念不清、原理模糊、應用場景錯位,導致測量誤差偏大、設備運行異常、系統穩定性下降,甚至出現安全隱患。
為了從根本上厘清二者的本質差異,幫助相關人員建立清晰、系統、完整的認知,本文將從定義內涵、物理本質、核心原理、結構組成、分類方式、性能參數、安裝使用、典型應用、選型邏輯、常見誤區、故障排查與發展趨勢等多個維度,對力傳感器與壓力傳感器進行全面、細致、深入的對比解析。通過結構化闡述、具象化說明、場景化對比,讓讀者一次性讀懂兩類傳感器的核心區別,在實際工作中能夠快速區分、準確選型、合理使用,避免因概念混淆帶來的各類問題,提升測量精度與系統可靠性。

一、基礎定義與物理本質區別
1.1 力傳感器的定義與物理本質
力傳感器是一種能夠將拉力、壓力、剪力、扭矩、張力等各種形式的機械力,按照一定規律轉換為可測量、可傳輸、可處理的電信號(電壓、電流、頻率、數字信號等)的精密測量裝置。其測量對象是矢量物理量,同時具備大小、方向、作用點三個核心要素,關注的是物體之間直接接觸產生的相互作用,作用介質以固體為主,關注整體受力結果,單位通常為牛頓(N)、千牛(kN)、兆牛(MN),在稱重場景中也常用千克(kg)、噸(t)等質量單位間接表示。
從物理本質來看,力傳感器捕捉的是固體與固體之間的接觸作用力,強調力的矢量特性,能夠反映受力方向、受力分布與動態變化過程,適用于需要精準把控機械載荷、裝配力度、材料強度、重量監測等場景。其核心價值在于直接測量物體所承受的真實機械力,不依賴介質傳遞,不受流體狀態、溫度、流速等因素干擾,測量結果更貼近實際受力狀態。
1.2 壓力傳感器的定義與物理本質
壓力傳感器是一種能夠將氣體、液體等流體介質作用于單位面積上的垂直作用力(即壓強)轉換為標準電信號的測量裝置。其測量對象是標量物理量,只有大小、方向(正負),無明確作用點,關注的是單位面積上的壓力分布,作用介質為流體(氣體、液體),單位通常為帕斯卡(Pa)、千帕(kPa)、兆帕(MPa)、巴(bar)等。
從物理本質來看,壓力傳感器捕捉的是流體靜壓力或動壓力,強調單位面積的受力強度,反映流體在密閉空間或管道內的壓強狀態,適用于液壓系統、氣壓系統、流體輸送、壓力容器監測、環境氣壓檢測等場景。其核心價值在于監測流體介質的壓強變化,為系統壓力控制、流量調節、安全保護、狀態監測提供數據支撐。
1.3 基礎定義層面核心差異總結
1. 測量物理量不同:力傳感器測量機械力(矢量),壓力傳感器測量壓強(標量);
2. 作用介質不同:力傳感器作用介質為固體,壓力傳感器作用介質為流體(氣體/液體);
3. 物理單位不同:力傳感器以牛頓(N)為核心單位,壓力傳感器以帕斯卡(Pa)為核心單位;
4. 矢量標量屬性不同:力是矢量,壓力是標量。
二、核心工作原理深度解析
2.1 力傳感器主流工作原理
力傳感器的原理基于材料受力后的物理效應變化,通過彈性體形變與轉換元件配合,實現力到電信號的轉換,主流原理包括以下四類:
1. 電阻應變片式
這是工業測力領域最成熟、最常用的原理。傳感器核心由彈性體與電阻應變片組成,彈性體采用高強度合金材料制成,受力后發生微小彈性形變;電阻應變片緊密粘貼在彈性體表面,隨彈性體形變產生幾何尺寸與電阻率變化,導致電阻值改變;多片應變片組成惠斯通電橋電路,將微小電阻變化轉換為電壓信號輸出,信號大小與所受外力成正比。
該原理穩定性好、精度適中、量程范圍寬、成本可控,適用于靜態力、準靜態力測量,廣泛用于稱重、拉力測試、壓力測試、扭矩測量等場景。
2. 壓電式
基于壓電材料(石英晶體、壓電陶瓷等)的壓電效應,當壓電材料受到外力作用時,內部晶格發生極化,表面產生等量異號電荷,外力消失后電荷隨之消失;傳感器通過電極收集電荷信號,經電荷放大器轉換為電壓或電流信號,信號強度與外力大小成正比。
該原理響應速度快、靈敏度高、體積小、剛性好,適合動態力、沖擊力、高頻振動力測量,不適合長時間靜態力測量(電荷易泄漏),常用于碰撞測試、切削力監測、動態載荷監測等場景。
3. 電容式
由兩個平行電極與中間介質組成電容結構,外力作用使電極間距或有效面積發生變化,導致電容值改變;通過檢測電路測量電容變化量,轉換為與力成正比的電信號。
該原理靈敏度高、功耗低、溫度特性好,適合高精度微小力測量,常用于電子秤、精密儀器、醫療器械等場景。
4. 光纖式
基于光纖傳輸特性,外力使光纖發生微彎、拉伸或形變,改變光的傳輸強度、波長、相位或反射率;通過光電轉換模塊檢測光信號變化,實現力的測量。
該原理抗電磁干擾、本質安全、耐腐蝕、適合遠距離傳輸,適用于強電磁、易燃易爆、強腐蝕等特殊環境。
2.2 壓力傳感器主流工作原理
壓力傳感器的原理基于流體壓力作用下敏感元件的物理效應變化,核心是將壓強轉換為電信號,主流原理包括以下五類:
1. 壓阻式
基于半導體材料的壓阻效應,在單晶硅膜片上制作集成惠斯通電橋,流體壓力作用使硅膜片發生微小形變,導致電橋電阻值變化,輸出與壓力成正比的電壓信號。
該原理精度高、體積小、響應快、成本低、兼容性強,廣泛用于汽車電子、工業液壓、氣壓監測、消費電子等場景。
2. 電容式
流體壓力作用于彈性膜片,改變膜片與固定電極之間的間距,導致電容值變化;通過振蕩電路將電容變化轉換為頻率信號,經處理后輸出標準電信號。
該原理穩定性好、溫漂小、適合微壓與高壓測量,常用于高精度壓力監測、真空測量、潔凈流體壓力檢測等場景。
3. 壓電式
與壓電式力傳感器原理同源,流體壓力作用于壓電材料產生電荷信號,經放大后輸出,適合動態壓力、脈沖壓力、高頻壓力測量,常用于發動機壓力監測、爆破壓力測試、聲學壓力檢測等場景。
4. 應變片式
金屬應變片粘貼在壓力彈性膜片表面,膜片受壓形變使應變片電阻變化,通過惠斯通電橋輸出信號,技術成熟、結構堅固、適合中高壓與惡劣環境測量。
5. 諧振式
流體壓力改變諧振元件的固有頻率,通過測量頻率變化計算壓力值,精度高、穩定性好、數字信號輸出,適合高精度過程控制壓力測量。
2.3 原理層面核心差異總結
1. 形變驅動不同:力傳感器由固體接觸力驅動彈性體形變,壓力傳感器由流體壓強驅動膜片形變;
2. 信號來源不同:力傳感器信號源于整體機械力,壓力傳感器信號源于單位面積壓強;
3. 適用工況不同:力傳感器側重矢量力、接觸力、靜態/動態力測量,壓力傳感器側重標量壓強、流體壓力、靜/動壓測量。
三、結構組成與外觀形態區別
3.1 力傳感器結構組成
力傳感器結構圍繞固體受力、精準傳力、穩定輸出設計,核心結構包括:
1. 彈性體:核心受力部件,決定量程、精度與穩定性,常見形狀有S型、柱式、輪輻式、梁式、膜片式、扭矩式等;
2. 轉換元件:應變片、壓電晶片、電容電極、光纖探頭等,實現力-電信號轉換;
3. 外殼:保護內部元件,防塵、防水、防沖擊,適應不同安裝環境;
4. 信號處理模塊:放大、濾波、校準、溫度補償電路,提升信號質量與穩定性;
5. 安裝部件:螺紋、法蘭、銷軸、吊環等,方便與被測設備剛性連接。
外觀形態多樣,根據量程與用途不同,可分為小型貼片式、中型S型、大型輪輻式、銷軸式、扭矩傳感器等,整體以剛性結構、直接受力、固體連接為特征。

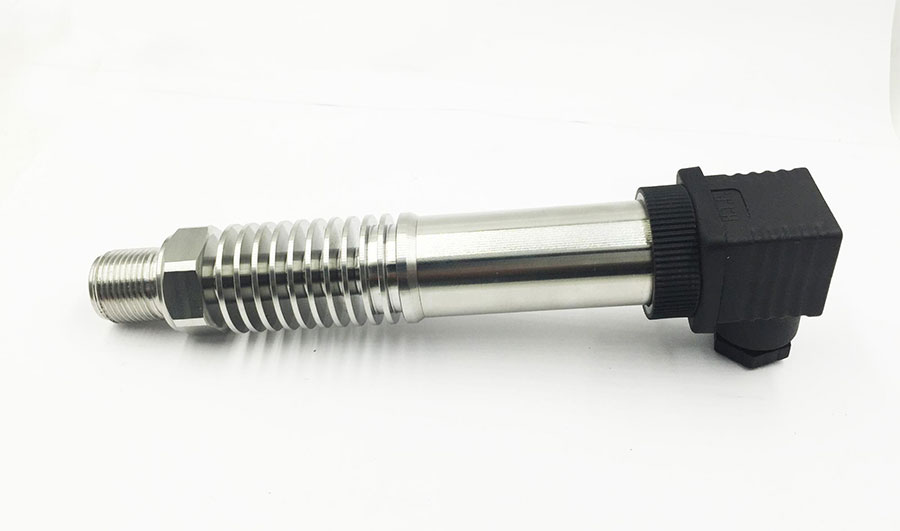

3.2 壓力傳感器結構組成
壓力傳感器結構圍繞流體密封、壓力傳導、信號轉換設計,核心結構包括:
1. 壓力接口:螺紋、快插、法蘭等,用于接入流體管道或容器,實現壓力傳導;
2. 敏感膜片:核心受壓部件,直接接觸流體,將壓強轉換為形變;
3. 密封組件:密封圈、密封墊等,保證流體不泄漏,適應不同介質腐蝕性;
4. 轉換元件:壓阻芯片、應變片、壓電元件等,實現壓力-電信號轉換;
5. 信號調理模塊:放大、校準、溫度補償、線性化處理;
6. 外殼與防護:保護內部芯片,適應溫度、濕度、振動、腐蝕環境。
外觀形態以小型化、膜片式、接口密封為特征,常見形狀為柱狀、片狀、模塊式,核心特征是具備流體接入接口與密封受壓膜片。
3.3 結構外觀核心差異總結
1. 受力方式不同:力傳感器直接接觸受力,壓力傳感器流體介質施壓;
2. 核心部件不同:力傳感器核心為彈性體,壓力傳感器核心為受壓膜片;
3. 接口特征不同:力傳感器為機械安裝接口,壓力傳感器為流體密封接口;
4. 形態適配不同:力傳感器適配固體傳力結構,壓力傳感器適配流體管路/容器安裝。
四、分類方式與產品類型對比
4.1 力傳感器常見分類
1. 按測量力類型分
- 拉力傳感器:測量拉伸方向的力,用于吊裝、牽引、張力控制;
- 壓力傳感器(測力型):測量壓縮方向的力,用于壓裝、稱重、載荷測試;
- 扭矩傳感器:測量旋轉力矩,用于電機、軸系、擰緊工具;
- 張力傳感器:測量帶狀、線狀材料張力,用于紡織、印刷、線纜生產;
- 多維力傳感器:單軸、三軸、六維力/力矩傳感器,用于機器人、精密裝配。
2. 按彈性體結構分
S型、柱式、輪輻式、梁式、膜片式、銷軸式、板式等。
3. 按量程范圍分
微小力傳感器(mN級)、小量程(N級)、中量程(kN級)、大量程(MN級)。
4. 按使用場景分
工業測力傳感器、稱重傳感器、動態力傳感器、靜態力傳感器、防爆力傳感器。
4.2 壓力傳感器常見分類
1. 按測量壓力類型分
- 表壓傳感器:以當地大氣壓為參考;
- 絕壓傳感器:以絕對真空為參考;
- 差壓傳感器:測量兩個壓力點的差值;
- 負壓/真空傳感器:測量低于大氣壓的壓力。
2. 按測量量程分
微壓傳感器(kPa級)、中壓(MPa級)、高壓(百MPa級)、超高壓傳感器。
3. 按介質類型分
氣體壓力傳感器、液體壓力傳感器、耐腐蝕介質壓力傳感器、衛生級壓力傳感器。
4. 按使用場景分
工業過程壓力傳感器、汽車壓力傳感器、醫療壓力傳感器、消費電子壓力傳感器、防爆壓力傳感器。
4.3 分類維度核心差異總結
1. 分類依據不同:力傳感器按力的類型、結構、量程、受力方向分類;壓力傳感器按壓力類型、介質、量程、參考基準分類;
2. 類型指向不同:力傳感器覆蓋拉、壓、扭、剪、多維力;壓力傳感器覆蓋表壓、絕壓、差壓、負壓;
3. 場景適配不同:力傳感器適配固體力學測量,壓力傳感器適配流體壓力測量。
五、性能參數對比與關鍵指標解讀
5.1 力傳感器核心性能參數
1. 量程:可測量的最大力值,單位N、kN、MN;
2. 精度等級:測量結果與真實值的偏差,常用0.1級、0.2級、0.5級、1.0級;
3. 靈敏度:單位力產生的信號輸出,mV/V、mV/N;
4. 非線性:輸出曲線與理想直線的偏差;
5. 滯后:加載與卸載曲線的偏差;
6. 重復性:多次測量結果的一致性;
7. 溫度漂移:溫度變化引起的零點與靈敏度漂移;
8. 固有頻率:動態測量的響應能力;
9. 過載能力:承受超量程力而不損壞的能力;
10. 防護等級:IP防護,適應粉塵、水淋、浸泡環境。
5.2 壓力傳感器核心性能參數
1. 量程:可測量的最大壓力值,單位Pa、kPa、MPa;
2. 精度等級:0.1級、0.2級、0.5級、1.0級;
3. 靈敏度:單位壓力產生的信號輸出,mV/V、mA/MPa;
4. 長期穩定性:長時間使用后零點與量程的漂移量;
5. 響應時間:壓力變化到信號輸出的時間;
6. 溫度范圍:工作與存儲溫度;
7. 介質兼容性:適配氣體、油、水、腐蝕性介質;
8. 耐壓強度:承受超量程壓力不破裂、不泄漏;
9. 防護等級:IP防護,適應工業環境。
5.3 性能參數核心差異總結
1. 核心指標側重不同:力傳感器側重過載能力、固有頻率、多維解耦;壓力傳感器側重響應時間、介質兼容、耐壓密封;
2. 誤差來源不同:力傳感器誤差源于彈性體形變、安裝應力、側向力干擾;壓力傳感器誤差源于膜片形變、溫度、介質粘度、泄漏;
3. 環境影響不同:力傳感器受側向力、偏心載荷影響大;壓力傳感器受介質溫度、腐蝕性、氣泡/雜質影響大。
六、安裝使用與維護注意事項區別
6.1 力傳感器安裝使用要點
1. 受力方向要求:必須保證力沿敏感軸方向作用,避免側向力、偏心載荷、扭轉載荷,否則會產生較大誤差;
2. 安裝剛性要求:與被測設備剛性連接,避免松動、變形、振動干擾;
3. 過載保護:嚴禁超量程受力,防止彈性體永久變形;
4. 應力消除:安裝時避免預緊力過大,消除安裝應力;
5. 防護重點:防止撞擊、擠壓、彎折電纜,保護彈性體與應變片;
6. 校準周期:定期進行零點校準與量程校準,保證測量精度。
6.2 壓力傳感器安裝使用要點
1. 密封要求:保證接口密封良好,無泄漏、無滲漏,防止流體損壞內部元件;
2. 介質適配:選擇與被測流體兼容的材質,防止腐蝕、堵塞、結晶;
3. 安裝位置:避免氣泡、雜質沉積,液體測量建議安裝在管道側面或下方,氣體測量安裝在管道上方;
4. 壓力沖擊:加裝緩沖裝置,防止水錘、氣錘沖擊損壞膜片;
5. 溫度防護:高溫介質加裝冷凝管,低溫介質做好保溫,避免溫度影響測量;
6. 校準周期:定期進行零點校準與壓力校準,保證測量準確性。
6.3 安裝維護核心差異總結
1. 安裝核心要求不同:力傳感器強調對中受力、消除側向力;壓力傳感器強調密封可靠、介質適配;
2. 故障誘因不同:力傳感器常見故障為偏心受力、過載、應力干擾;壓力傳感器常見故障為泄漏、堵塞、腐蝕、壓力沖擊;
3. 維護重點不同:力傳感器維護受力狀態、安裝剛性、校準;壓力傳感器維護密封、介質清潔、緩沖裝置。
七、典型應用場景全方位對比
7.1 力傳感器典型應用場景
1. 工業稱重領域
電子秤、地磅、皮帶秤、料斗秤、罐體稱重,核心測量重量對應的壓力。
2. 機械制造與裝配
壓裝力監測、擰緊扭矩監測、裝配力控制、模具壓力測試,保證裝配精度與產品質量。
3. 材料性能測試
拉力試驗機、壓力試驗機、彎曲試驗機、剝離強度測試,測量材料力學性能。
4. 機器人與自動化
機器人關節力感知、夾持力控制、打磨力反饋、協作機器人安全監測。
5. 起重與吊裝安全
起重機載荷監測、鋼絲繩拉力監測、吊鉤稱重,防止超載作業。
6. 醫療器械
康復器械力反饋、手術器械力感知、矯形器械受力監測、人體力學研究。
7. 汽車制造
零部件壓裝力測試、制動踏板力監測、座椅受力測試、碰撞試驗力測量。
7.2 壓力傳感器典型應用場景
1. 工業液壓與氣動
液壓站壓力監測、氣缸壓力控制、油路壓力保護、氣動系統壓力調節。
2. 流體輸送與過程控制
管道壓力監測、水泵出口壓力、閥門壓力控制、罐體壓力監測。
3. 汽車電子
發動機進氣壓力、燃油壓力、機油壓力、胎壓監測、制動液壓監測。
4. 醫療器械
血壓監測、呼吸機氣道壓力、輸液壓力、手術器械氣壓/液壓控制。
5. 暖通空調與制冷
冷媒壓力、水壓、氣壓監測,保證系統穩定運行。
6. 石油化工與能源
油氣管道壓力、儲罐壓力、鍋爐壓力、防爆壓力監測。
7. 消費電子
手機氣壓計、智能手表氣壓檢測、家電壓力控制、電子血壓計。
7.3 應用場景核心差異總結
1. 應用領域邏輯不同:力傳感器用于固體接觸、力學控制、重量監測、載荷測試;壓力傳感器用于流體系統、壓力控制、狀態監測、安全保護;
2. 測量目的不同:力傳感器為把控機械力、保證裝配/測試精度;壓力傳感器為監測流體壓強、保證系統安全穩定;
3. 行業分布不同:力傳感器集中在稱重、材料測試、機器人、機械裝配;壓力傳感器集中在液壓氣動、汽車、醫療、化工、暖通。
八、選型邏輯與判斷標準
8.1 力傳感器選型核心步驟
1. 確定測量力類型:拉力、壓力、扭矩、張力、多維力;
2. 確定量程:根據實際受力選擇1.2-2倍安全余量;
3. 確定精度要求:工業控制選0.5-1.0級,精密測試選0.1-0.2級;
4. 確定結構形式:S型、輪輻式、梁式、銷軸式等;
5. 確定安裝方式:螺紋、法蘭、銷軸、吊裝;
6. 確定環境要求:溫度、濕度、防護等級、防爆、耐腐蝕;
7. 確定信號輸出:mV、0-5V、0-10V、4-20mA、數字信號。
8.2 壓力傳感器選型核心步驟
1. 確定壓力類型:表壓、絕壓、差壓、負壓;
2. 確定量程:根據工作壓力選擇1.5-2倍安全余量;
3. 確定精度要求:過程控制選0.5-1.0級,精密測量選0.1-0.2級;
4. 確定介質兼容性:氣體、液體、腐蝕性、衛生級、高溫介質;
5. 確定安裝接口:螺紋、法蘭、快插;
6. 確定環境要求:溫度、防護、防爆、振動、沖擊;
7. 確定信號輸出:0-5V、0-10V、4-20mA、I2C、SPI數字信號。
8.3 選型判斷核心標準
- 測量固體接觸力、重量、載荷、扭矩 → 選擇力傳感器
- 測量氣體/液體壓強、管道壓力、容器壓力 → 選擇壓力傳感器
九、常見認知誤區與錯誤使用場景
9.1 常見認知誤區
1. 誤區一:壓力傳感器可以直接測力
壓力傳感器測量的是壓強,需結合受力面積才能計算力,且僅適用于均勻受力、垂直作用場景,無法替代力傳感器測量矢量力、側向力、扭矩。
2. 誤區二:力傳感器可以直接測流體壓力
力傳感器無密封結構與受壓膜片,無法接觸流體介質,不能測量壓強,強行使用會導致設備損壞與測量失效。
3. 誤區三:量程越大精度越高
精度與量程無直接關聯,選型應匹配實際測量范圍,過量程會降低測量分辨率,過小量程易造成過載損壞。
4. 誤區四:安裝位置不影響測量結果
力傳感器偏心安裝、側向受力會產生誤差;壓力傳感器安裝位置不當易產生氣泡、雜質干擾,影響測量穩定性。
5. 誤區五:兩類傳感器可隨意互換使用
原理、結構、介質、測量對象完全不同,互換會導致測量錯誤、設備故障、安全隱患。
9.2 錯誤使用場景
1. 用力傳感器測量液壓系統壓力 → 無密封、無膜片,無法測量且損壞設備;
2. 用壓力傳感器測量材料拉伸力 → 無法承受拉力,無矢量測量能力,結果無效;
3. 力傳感器偏心安裝、承受側向力 → 測量誤差大,彈性體變形損壞;
4. 壓力傳感器接入不兼容腐蝕介質 → 膜片腐蝕、泄漏、信號漂移;
5. 超量程使用 → 永久變形、零點漂移、精度下降、設備失效。
十、快速區分口訣與判斷方法
為方便快速記憶與現場判斷,總結簡易區分方法:
1. 看介質:固體接觸測力,流體接觸測壓;
2. 看單位:牛頓測力,帕斯卡測壓;
3. 看結構:彈性體受力是力傳感器,膜片密封是壓力傳感器;
4. 看矢量:有方向、有作用點是力,只有大小是壓力;
5. 看用途:稱重、壓裝、拉力、扭矩用力傳感器;液壓、氣壓、管道、罐體壓力用壓力傳感器。
口訣:
固體力,流體力;
牛頓帕,分清晰;
彈性體,測力氣;
膜片封,測壓力。
十一、技術發展趨勢與未來方向
11.1 力傳感器發展趨勢
1. 微型化與集成化:MEMS力傳感器、貼片式、柔性力傳感器,適配小型化設備;
2. 多維化與智能化:六維力/力矩傳感器集成算法、自校準、自診斷、力控一體化;
3. 柔性與可穿戴:柔性材料力傳感器,用于機器人皮膚、可穿戴設備、醫療康復;
4. 高精度與高穩定:新材料、新工藝提升精度、穩定性、抗干擾能力;
5. 數字化與網絡化:數字輸出、總線通信、物聯網接入,實現遠程監測與控制。
11.2 壓力傳感器發展趨勢
1. 高精度與低功耗:適配電池供電設備、便攜式儀器;
2. 微型化與MEMS化:芯片級壓力傳感器,用于消費電子、醫療設備;
3. 多參數集成:壓力+溫度+濕度+氣體傳感器一體化,減少安裝節點;
4. 耐腐蝕與衛生級:適配食品、醫藥、化工強腐蝕、高潔凈場景;
5. 智能化與無線化:自校準、自補償、無線傳輸,適配物聯網與工業互聯網。
11.3 共性發展趨勢
兩類傳感器均朝著高精度、微型化、智能化、數字化、集成化、網絡化方向發展,同時提升環境適應性、可靠性與使用壽命,降低成本與功耗,滿足智能制造、物聯網、人工智能、醫療器械等領域的升級需求。
結語
力傳感器與壓力傳感器雖同屬力學量測量范疇,名稱相近、功能相關,但在物理本質、測量對象、工作原理、結構組成、應用場景、安裝維護等方面存在本質區別。力傳感器專注于固體接觸產生的矢量力測量,是機械控制、重量監測、材料測試、機器人感知的核心器件;壓力傳感器專注于流體介質產生的標量壓強測量,是液壓氣動、汽車電子、醫療設備、過程控制的基礎部件。
二者不可混淆、不可隨意替代,正確區分的核心在于抓住測量介質(固體/流體)、物理量(力/壓強)、單位(N/Pa)、結構(彈性體/膜片)四個關鍵要素。在實際選型、使用、維護過程中,應根據測量對象、工況環境、精度需求、安裝條件,選擇適配的傳感器類型,遵循正確的安裝規范與校準周期,才能保證測量精度、設備穩定與系統安全。
隨著工業自動化、智能制造、物聯網技術的持續發展,力傳感器與壓力傳感器將在更多領域發揮關鍵作用。希望本文能夠幫助讀者徹底厘清二者區別,建立系統認知,在實際工作中做到精準區分、合理選型、正確使用,提升工作效率與技術水平,避免因概念混淆帶來的各類問題。
